Plan en coupe du terrain et de la construction (DP3 / PCMI3)

Le « plan de coupe » est la pièce que les dossiers ratent le plus : votre terrain vu en tranche, avec son relief réel et le projet implanté dedans. Voici quand il est exigé, ce qu'il doit montrer, comment obtenir le profil du terrain (la vraie difficulté), un exemple complet à télécharger — et les 5 erreurs qui envoient un dossier en « demande de pièces complémentaires ». Il s'appuie sur le plan de masse du même dossier : notre générateur produit les deux, cohérents entre eux.

Ce que c'est — et quand la mairie l'exige

Deux régimes, deux règles :

• Permis de construire (PCMI3) : la coupe est toujours exigée — maison neuve, extension soumise à permis, surélévation. Elle fait partie du dossier de permis de construire, avec le plan de masse et les façades.
• Déclaration préalable (DP3) : elle est jointe dès que le projet modifie le profil du terrain — piscine enterrée ou semi-enterrée, décaissement pour une terrasse, remblai — ou que le terrain est en pente marquée. Pour un abri posé au sol sur terrain plat, elle n'est en principe pas requise ; dans le doute, la joindre n'a jamais fait refuser un dossier — l'inverse fait perdre un mois. Pour déposer sa déclaration préalable de travaux en ligne, la coupe se téléverse en PDF comme les autres pièces.

Elle complète le plan de masse (DP2) : même projet, deux points de vue — de dessus pour les distances, de profil pour les hauteurs et le relief. L'instructeur lit toujours les deux ensemble et vérifie leur cohérence — avec le plan des façades et des toitures (DP4), la vue de face, quand le projet en exige un. Le rôle de chacune est résumé dans notre guide des pièces du dossier, et la pièce maîtresse — celle que l'instructeur ouvre en premier — a le sien : le plan de masse. Le plan de situation de terrain (DP1), lui, accompagne tous les dossiers sans exception.

« Un plan en coupe du terrain et de la construction » : ce que demande la ligne du bordereau

Cette formule est celle du bordereau des pièces du permis de construire d'une maison individuelle, à la ligne PCMI3. Le bordereau de la déclaration préalable range la même pièce sous le code DPC3. Mot par mot, la ligne demande ceci :

La différence entre les deux bordereaux tient à la condition : en permis de construire, la pièce est toujours demandée ; en déclaration préalable, elle l'est quand le projet modifie le profil du terrain. Pour une terrasse surélevée, c'est aussi elle qui montre la hauteur du plateau au-dessus du sol : notre générateur la joint au dossier.

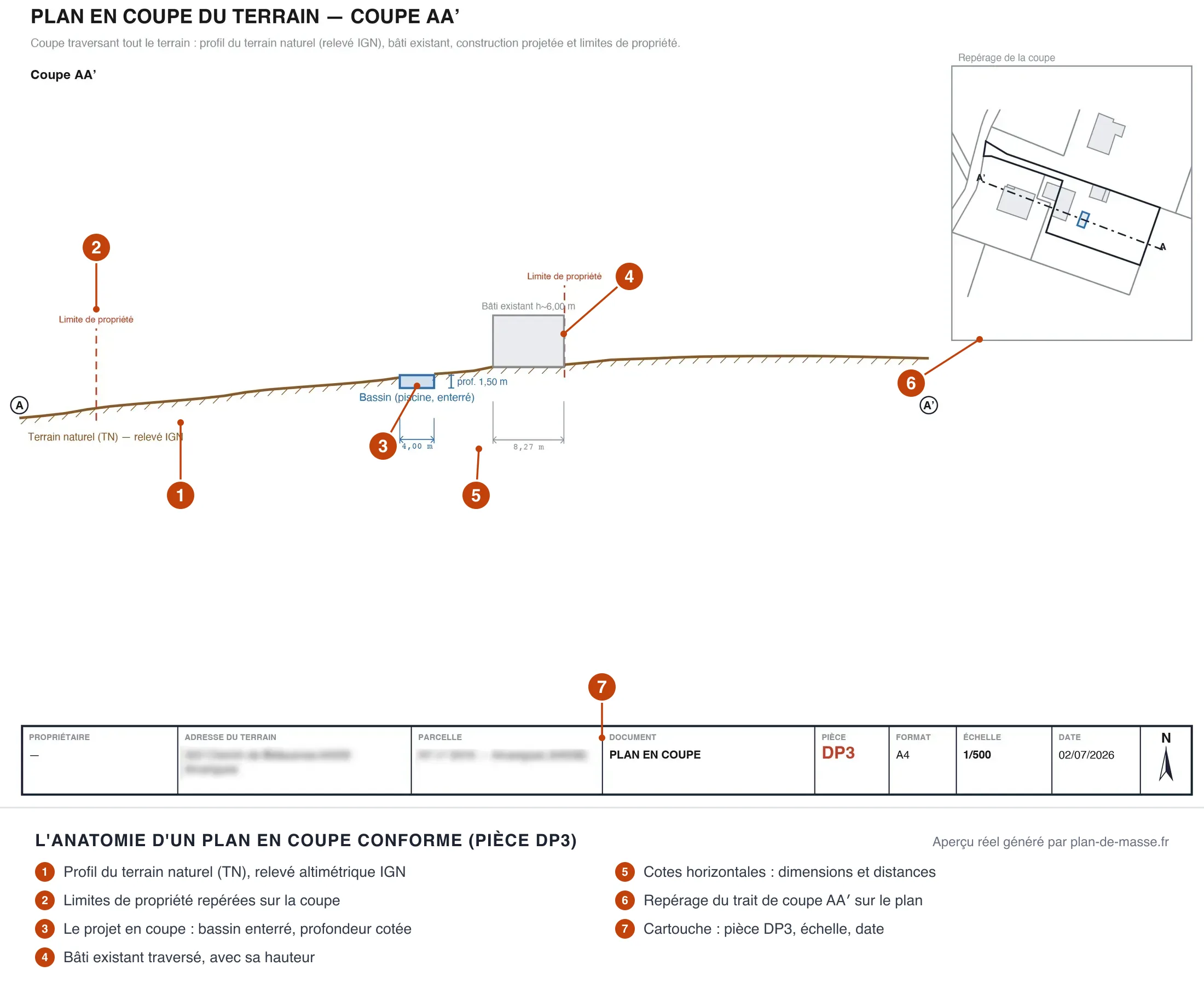

Les 6 éléments que votre coupe doit montrer

Comment faire un plan de coupe, étape par étape

1. Placez le trait de coupe sur le plan de masse. Une ligne droite A–A' qui traverse le projet d'une limite de propriété à l'autre, dans le sens qui montre le mieux les hauteurs : dans le sens de la pente sur un terrain incliné, perpendiculaire à la façade pour une terrasse ou une extension accolée.
2. Relevez le profil du sol le long de ce trait. Une horizontale sur un terrain plat ; sur un terrain en pente, des altitudes tous les quelques mètres (les 3 méthodes sont détaillées plus bas).
3. Choisissez l'échelle (1/100 ou 1/200 le plus souvent), la même en horizontal et en vertical, et reportez les distances mesurées sur le plan de masse.
4. Dessinez le terrain naturel, puis les deux limites de propriété en traits verticaux aux extrémités de la tranche.
5. Placez la construction à sa distance exacte le long du trait et dessinez-la telle que la tranche la traverse, toiture comprise. Cotez ses hauteurs depuis le terrain naturel.
6. Si le terrain change (déblai d'une piscine, remblai, terrassement), ajoutez le terrain après travaux en trait distinct : état initial et état futur.
7. Complétez : bâti existant traversé, repère A–A', échelle, cartouche avec le code de la pièce (DPC3 ou PCMI3). Puis vérifiez que hauteurs et distances sont les mêmes que sur le plan de masse et les façades.

Terrasse surélevée : la hauteur du plateau, cotée depuis le sol

Pour une terrasse, c'est la coupe qui montre ce qui décide de la formalité : la hauteur du plateau au-dessus du terrain naturel. Le trait de coupe part du jardin et traverse la terrasse puis la maison : on lit le plateau, les poteaux qui le portent, le garde-corps quand la hauteur atteint 1 m, et la maison à laquelle la terrasse est accolée.

Obtenir le profil du terrain : la vraie difficulté (3 méthodes)

Tout le reste de la coupe est du dessin ; le profil du sol, lui, demande des données. Trois façons honnêtes de l'obtenir :

1. Terrain plat : la ligne droite assumée. Si votre parcelle est plane (la majorité des lotissements), le profil est une horizontale — dessinez-la comme telle, sans inventer de relief. Indiquez simplement le niveau de référence.

2. Terrain en pente : la mesure sur place. Un niveau de chantier, un laser rotatif ou même un niveau à bulle sur règle donnent les dénivelés entre points le long du trait de coupe. Reportez ces altitudes à l'échelle. Comptez une heure de mesures pour une coupe propre — et notez les valeurs : l'instructeur peut les redemander.

3. Les données altimétriques officielles (notre méthode). L'IGN publie le relief de la France au mètre près (RGE ALTI). Notre générateur — celui qui dessine votre plan de masse en ligne — trace automatiquement le vrai profil de votre terrain le long du trait de coupe — c'est le même relevé que celui des bureaux d'études — puis y implante votre projet coté. Aucun outil concurrent ne le fait : les autres vous laissent dessiner le profil « à l'œil ».

Quelle échelle pour la coupe ?

Du 1/50 au 1/200 selon la taille du terrain — assez grand pour que les hauteurs se mesurent à la règle. Trois règles d'or : la même échelle en horizontal et en vertical (un relief « écrasé » ou exagéré vaut demande de pièces), l'échelle écrite sur la pièce, et le trait de coupe A–A' repéré sur le plan de masse. Notre guide des échelles (avec calculateur gratuit) aide à convertir mètres ⇄ centimètres papier.

La coupe d'un permis de construire (PCMI3)

En permis de construire, la coupe n'est jamais facultative : maison neuve, extension de plus de 40 m² en zone urbaine, garage ou annexe au-delà des seuils de la déclaration préalable. Elle se fait de la même façon, avec trois points qui pèsent davantage :

• Les hauteurs face au règlement. Le PLU fixe le plus souvent une hauteur maximale ; l'instructeur la vérifie sur la coupe et les façades, mesurée depuis le terrain naturel.
• Les niveaux. Pour une maison, le niveau du rez-de-chaussée par rapport au sol, et les hauteurs au faîtage et à la gouttière.
• L'existant. Pour une extension, la coupe passe à la fois par la maison existante et par l'agrandissement : on voit comment les deux volumes et les deux toitures se raccordent.

Le code change (PCMI3 au lieu de DPC3), le dessin reste le même : tranche de limite à limite, terrain naturel, construction cotée.

Ce que montre la coupe, projet par projet

• Piscine enterrée — le cas n°1 : le bassin sous la ligne du terrain naturel, sa profondeur cotée, les margelles au niveau du sol, et la distance aux limites. C'est la coupe qui prouve que vous ne remodelez pas le terrain. Le dossier piscine complet est détaillé ici.
• Maison ou extension : hauteurs au faîtage et à la gouttière mesurées depuis le terrain naturel, niveaux finis, et le profil avant/après si le projet terrasse.
• Terrasse surélevée ou sur pilotis : la hauteur du plancher au-dessus du sol — c'est elle qui décide de la formalité.
• Abri, carport : coupe simple — hauteur au point le plus haut, terrain généralement inchangé.

Les 5 erreurs qui font refuser un plan de coupe (vues dans de vrais dossiers)

• Pas de profil du terrain : une coupe du seul bâtiment, posée sur une ligne abstraite — la pièce ne répond pas à sa définition réglementaire.
• L'incohérence avec le plan de masse : 3 m aux limites sur le plan de masse coté dans les 3 dimensions (DP2), 2 m sur la coupe. L'instructeur ne corrige jamais : il suspend le délai et réclame.
• Le trait de coupe non repéré : sans le A–A' sur le plan de masse, impossible de savoir où passe la tranche.
• États initial et futur confondus quand le terrain est modifié : le déblai d'une piscine ou un remblai doivent se voir.
• Échelle fantaisiste ou hauteurs absentes : une coupe sans cote de hauteur ne sert à rien — c'est précisément elle qui les porte.

Chaque erreur coûte pareil : un courrier de la mairie, et un mois d'instruction reparti de zéro.
